書画カメラ(資料提示装置)をプロジェクター本体に内蔵しています。本体上部のガラス面の下にカメラが入っており、見せたい資料や立体物をガラス面に置くだけですぐに大画面へ映し出すことができます。
手書きのノートやプリント、カタログ、教科書等を即座に大画面に投影できるため、理解度、集中度が高まります。紙資料のほか、模型や植物等の立体物も投影できます。

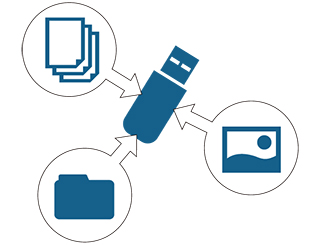

パソコンで作成したプレゼン資料やデータをUSBメモリに保存すれば、PCレスで投影できます。また書画カメラで映した資料をUSBメモリに保存・再生することが可能です。
※パソコンデータをUSBメモリから投映するには専用の変換ソフトのダウンロードが必要となります。

短焦点レンズ搭載で、0.7mの距離から60インチ、1mの距離から80インチの大画面投影が可能です。小スペース、小会議室、教室など狭い環境下で活躍します。

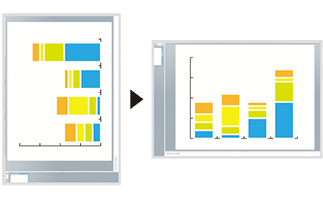

書画カメラ投影時、映像の向きを切り替えることができます。0度・90度の交互切替と、0度→90度→180度→270度の回転切替の2つのモードから選択できます。


明るさは2800lmあるので、中会議室〜大会議室でご使用いただけます。 照明が付いた状態でも投影可能です。


書画カメラで取り込んだ資料を履歴として、内部のメモリに保存します(約50枚)。
保存したデータはサムネイル画面から選んで再表示ができます。
※内部メモリは電源をOFFにすると自動的に消去されます。


載せている原稿を一切動かすことなく、投影画面のズームと縦横のスクロールができます。
書画カメラ投影時:面積比25倍/PC・ビデオ投影時:面積比4倍
※SXGA以上のPC信号入力時は面積比2倍

HDMI入力端子を搭載。パソコンはもちろん、ビデオ機器と接続して再生することも可能です。

分解能の高い315万画素CMOSカメラを内蔵しているので、カラー原稿の微妙な中間色も、1,677万色のフルカラーで忠実かつ鮮明に再現します。

印刷物、パソコン画面、ビデオ映像の投影は、ボタンひとつで簡単に切り替えることができます。

授業や会議での使用に役立つ便利な機能を搭載しています。
■黒板モード:教室等の黒板に投影したときに、色の再現性を最適化するモードを搭載しています。
■消画機能:話に集中させたい時などに、投影画面を一時遮断できます。
■静止画機能:表示中の映像を静止できます。
■スピーカー内蔵:DVDやパソコン教材ソフトの使用時に便利なスピーカー5Wを内蔵しています。
■ワイド映像対応:WXGA(1280×768ドット)のパソコン入力やDVDなどのワイド画面のビデオ映像を表示できます。
■ダイレクトパワーオフ :プロジェクター本体の電源を切り電源コードを抜いて、クーリングを待たずにすぐに片付けができます。
■ポインタ機能:投影画面にレーザーポインタに替わるポインタを表示し、リモコンで自由に動かせます。
商品説明
書画カメラ搭載のプロジェクターで、印刷物や立体物をガラス面に載せるだけでそのまま投影、そのままスキャンしてデータ保存する事ができるドキュメントプロジェクター
商品仕様
製品名: | 書画カメラ搭載ドキュメントプロジェクター AD-1100XS |
---|---|
型番: | AD-1100XS |
JANコード: | 4571215006676 |
メーカー: | aui |

型番 | AD-1100XS | ||
---|---|---|---|
主 要 部 品 仕 様 |
DLPチップ | サイズ | 0.55型DLPチップ×1(枚) アスペクト比4:3 |
画素数 | 786,432画素(1024×768ドット) | ||
投影レンズ | F2.6 f=6.9mm超単焦点(T/R=0.6) | ||
光源 | 230W超高圧水銀ランプ | ||

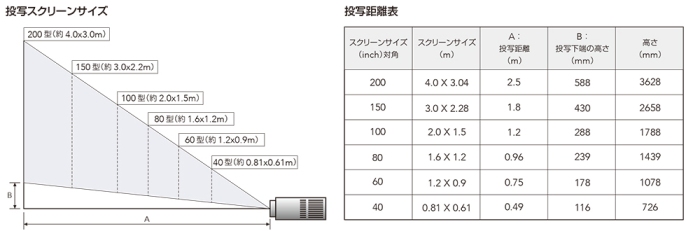

画面サイズ | 40〜200 inch (投影距離0.5m 〜2.5m) | ||
色再現性 | フルカラー(1,677万色) | ||
明るさ | 2800ルーメン | ||
コントラスト比(フルオン・オフ) | 2000:1 | ||
表示可能解像度 | アナログRGB信号入力時 | 1024×768ドット(1600×1200ドット圧縮表示可能) | |
HDMI信号入力時 | 480p,720p,1080i,1080p | ||
映像入力 | OHP(実物投影部) | 読み取り素子 | 315万画素カラーCMOS |
読み取りサイズ | 288mm × 216mm A4相当 |
||
パソコン (アナログRGB入力) |
信号方式 | セパレート信号方式 | |
映像信号 | アナログ:0.7Vp-p/75Ω | ||
同期信号 | セパレート/コンポジット:TTLレベル(正/負) シンクオングリーン:0.3Vp-p(負) |
||
入力端子 | ミニD-DUB 15pin × 1 | ||
対応周波数 | 水平24.8kHz〜91.1kHz、垂直50〜85Hz | ||
ビデオ | 信号方式 | NTSC/PAL/SECAM | |
入力端子 | RCAピンジャック × 1 | ||
HDMI | 入力端子 | HDMI Type-A × 1 | |
音声入力 | PC/ビデオ | 音声信号 | 0.4Vrms/47kΩ |
入力端子 | RCA(L/R)ピンジャック × 1 | ||
映像出力 | アナログRGB | 映像信号 | アナログ:0.7Vp-p/75Ω セパレート/コンポジット:TTLレベル(正/負) |
同期信号 | シンクオングリーン:0.3Vp-p(負) | ||
出力端子 | ミニD-DUB 15pin × 1 | ||
メモリインターフェイス | USBメモリー × 1スロット(USB 2.0) | ||
画像ファイル形式 | JPEG(2048 × 1536ドット) | ||
音声出力 | 5Wモノラルスピーカー | ||
ランプ寿命 | エコ | 5000h | |
ノーマル | 3500h | ||
電源 | AC100V±10% 50/60Hz | ||
消費電力 | 300W | ||
待機電力 | 0.4W未満 | ||
外形寸法 (mm) | 296(W)×413(D)×160(H) 突起物含む | ||
質量 | 6.1kg | ||
付属品 | リモコン、電源コード 、アナログRGBケーブル HDMIケーブル、乾電池(単4×2)、取扱い説明書 |
*1:出荷時における本製品全体の平均的な値を示しており、JIS X 6911:02003データプロジェクターの仕様書様式に則って記載しています。
測定方法、測定条件については付属書2に基づいています。
*2:製品は100V〜240Vに対応しておりますが、電源コードは日本国内用です。海外でご使用の際には、現地の安全規格に適合した電源コードをご使用ください。
